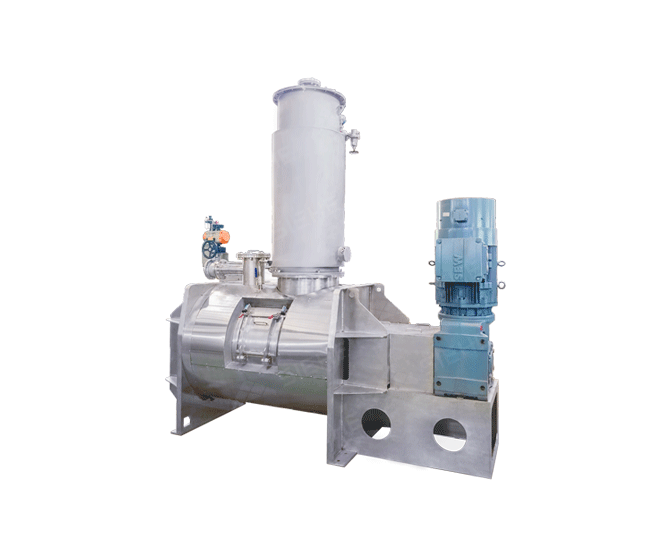

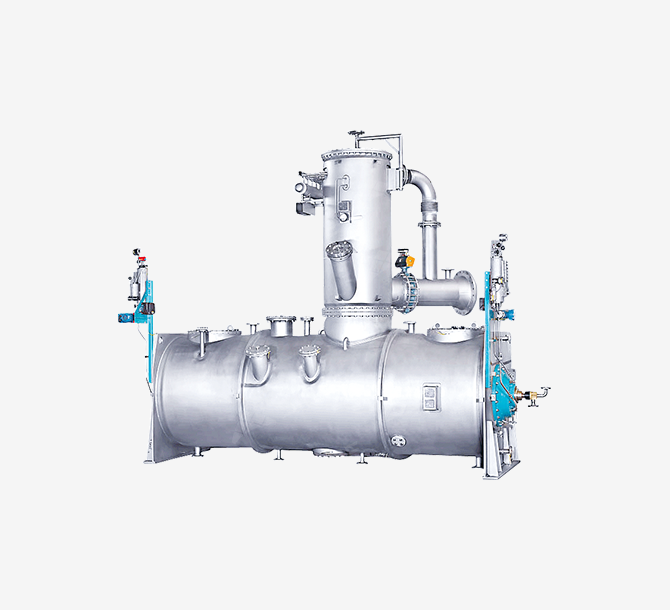

臥式干燥混合機

臥式干燥混合機是一款混合、反應、干燥一步完成的功能型混合機，廣泛應用于食品、化工、建材、鋰電池等某些行業需要在混合過程中加入部分液體進行混合，在結束時需要排除或者原料自身含液量較大，需要在混合的同時排除部分液體等生產工藝。設備帶有加熱夾套，可以通過熱水、熱油、蒸汽等熱媒進行加熱；整機設計為密閉型，可以連接真空系統進行抽真空排出液體，并在真空裝置前端設有除塵裝置，冷凝回收裝置、固氣分離裝置等，盡可能減少原料的損耗。整個系統可以設計PLC智能化控制（如溫度，真空度，轉速等），并帶信號接口，可以遠程控制。

發送郵件

在線留言

物料比重
≤3g/cm3
干燥溫度

≤400℃
生產能力
≤30-30,000L
應用領域
適用于淀粉制品、鋰電池材料、陶瓷材料，化肥肥料、污泥處理等行業產品物料的干燥、混合。（更多應用領域請點擊"免費咨詢"）
適用物料
物料比重在3g/cm3以下，有一定流動性的各種粉料、漿料；如變性淀粉、鈷酸鋰正極材料、白炭黑等千余種物料。

產品優勢

多形式的溫度控制
加熱一般采用循環熱油/熱水/蒸汽加熱，亦可以在夾套內直接安裝電加熱棒進行加熱。采用循環加熱的方式，可以一套熱源系統配置多套干燥混合機。
01
真空輔助干燥系統
為提高混合機干燥性能，一般在混合機加熱干燥的同時將混合機內抽真空，降低液體的揮發熱點，降低空氣中含液率，一般能夠縮短40%左右的干燥時間，一般選擇-0.06~-0.08Mpa真空泵。抽真空時為減少抽出混合機內粉塵量，在混合機頂部加一個布袋過濾器（帶反吹裝置），以減少粉體原料的損失。同時，可配套冷凝回收過濾裝置，使液料循環利用。
02
豐富的應用經驗及極有針對性的非標設計能力
針對行業，原料及成品特性，壓力溫度要求，固液比例，配套工藝等；世赫工業會在驅動裝置、操作性、密封性等方面開發極具有針對性的解決方案。
如：針對電池正極材料行業開發的高密封性抽真空桶體，針對某特殊化學品制造的整機耐400℃高溫產品，針對環境工程行業提供的特殊飛刀破碎組件等。
03
可靠的驅動配置
根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機采用國際一流電機供應商產品，如西門子、ABB、SEW等，可采用直聯式、鏈輪連接、液力耦合器連接等進行扭力輸出。
減速機常用K系列螺旋錐齒減速機（或H系列齒輪箱減速機），具有選型使用系數高，額定扭矩大，傳動效率高，安全，壽命長，運行噪聲低，故障率低，易檢修等優勢。
04
強大的輔助組件
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、溫度探測、稱重系統等組件。
添加少量液體時，可配置噴液噴霧裝置，更有利于液體均勻的分散混合于粉料內，噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。
材質可根據要求定制碳鋼、SS304不銹鋼、SS316L不銹鋼，SS321不銹鋼，或其他高硬度合金攪拌器，也可以進行聚氨酯內襯或者噴涂高耐磨材料（提高工作頭壽命，減少金屬污染）。
05

工作原理

設備帶有加熱夾套，可以通過熱水、熱油、蒸汽等熱媒進行加熱；整機設計為密閉型，可以連接真空系統進行抽真空排出液體，并在真空裝置前端設有除塵裝置，冷凝回收裝置、固氣分離裝置等，盡可能減少原料的損耗。
設備分為單軸式和雙軸式兩種形式，攪拌器有多重形式，包括槳葉式、犁刀式、螺條式等等。
螺條式：外螺條盤繞形式配合旋轉方向把物料從進料端向出料方向推動，而內螺條把物料反向推動，螺帶不同的角度、方向繞法使物料產生不同的流動方向，物料通過不斷的對流循環，剪切摻混達到快速混合。
犁刀式：犁頭在高速運轉時對物料除了軸向分散以外，還可帶動物料沿圓桶作圓周流動，物流通過不斷的拋散循環作用，達到均勻混合。可以配合高速飛刀，起到破碎分散作用。
槳葉式：軸上特殊角度布置的槳葉等速反向旋轉，確保物料徑向、環向、軸向三向拋灑運動，形成交叉循環、剪切摻混等多重效果。

技術參數

工作范圍：50-30,000L
碳鋼、SS304不銹鋼、SS316L不銹鋼，SS321不銹鋼，或其他高硬度合金攪拌器，也可以進行聚氨酯內襯或者噴涂高耐磨材料了解更多請和我們銷售工程師聯系。
混合形式：單軸/雙軸
攪?? 拌? 器：槳葉式、犁刀式、螺條式
真?? 空? 度：-0.06~-0.09Mpa
加熱溫度：50-400℃（外層帶保溫隔熱裝飾層）
