項目背景

世赫集團為歐洲某知名建材企業量身打造了一條高性能膠粘劑自動化生產線，主要用于環氧膩子等產品的擴產項目。該客戶深耕歐洲建材市場二十余年，擁有多條成熟的自動化生產線，具備雄厚的制造實力與卓越的品牌影響力。本次新增產線旨在全面提升環氧膩子產品的自動化水平與生產精度，以滿足客戶高品質制造與精細化管理的需求。

項目概況

項目地點： 歐洲地區

處理物料： 環氧膩子

粘度范圍：200,000-250,000 cps

產能：500L/批次

工藝流程

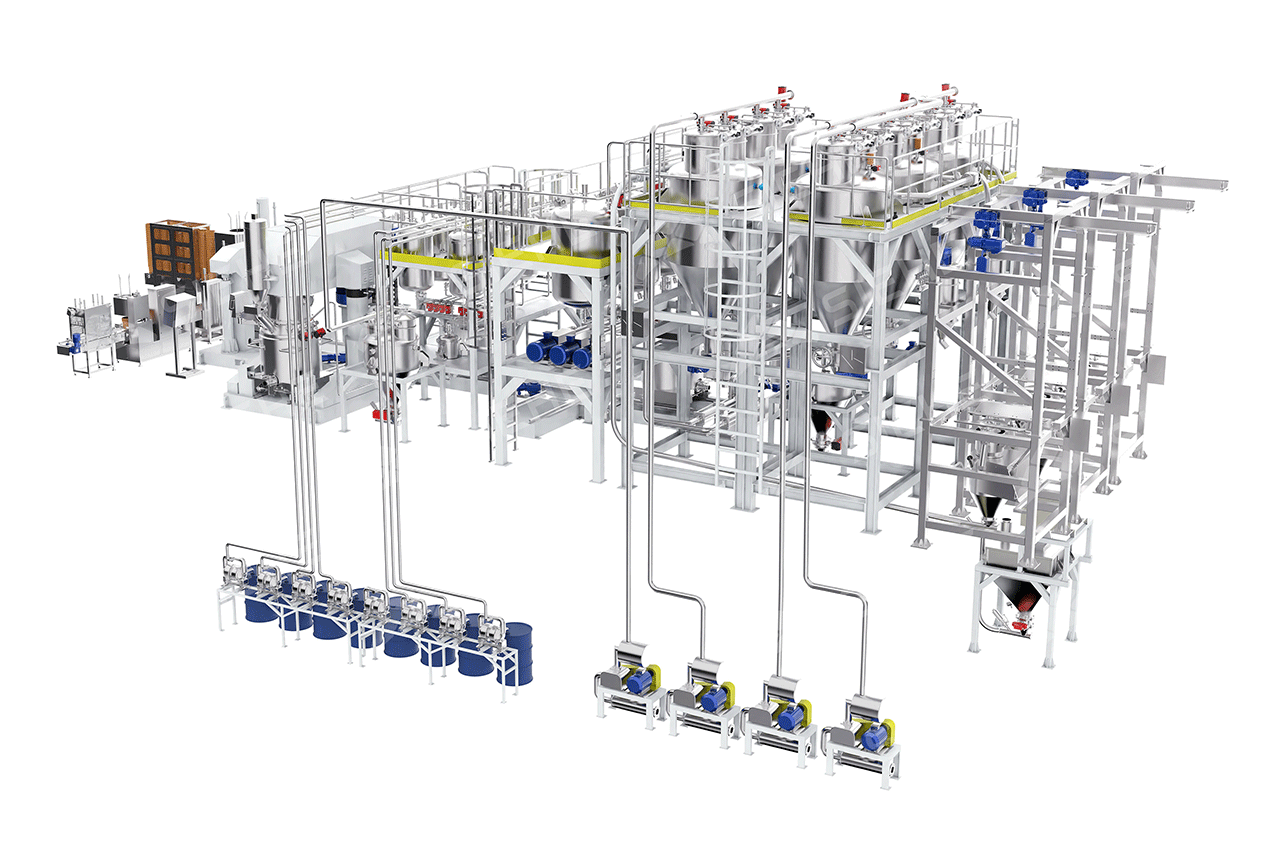

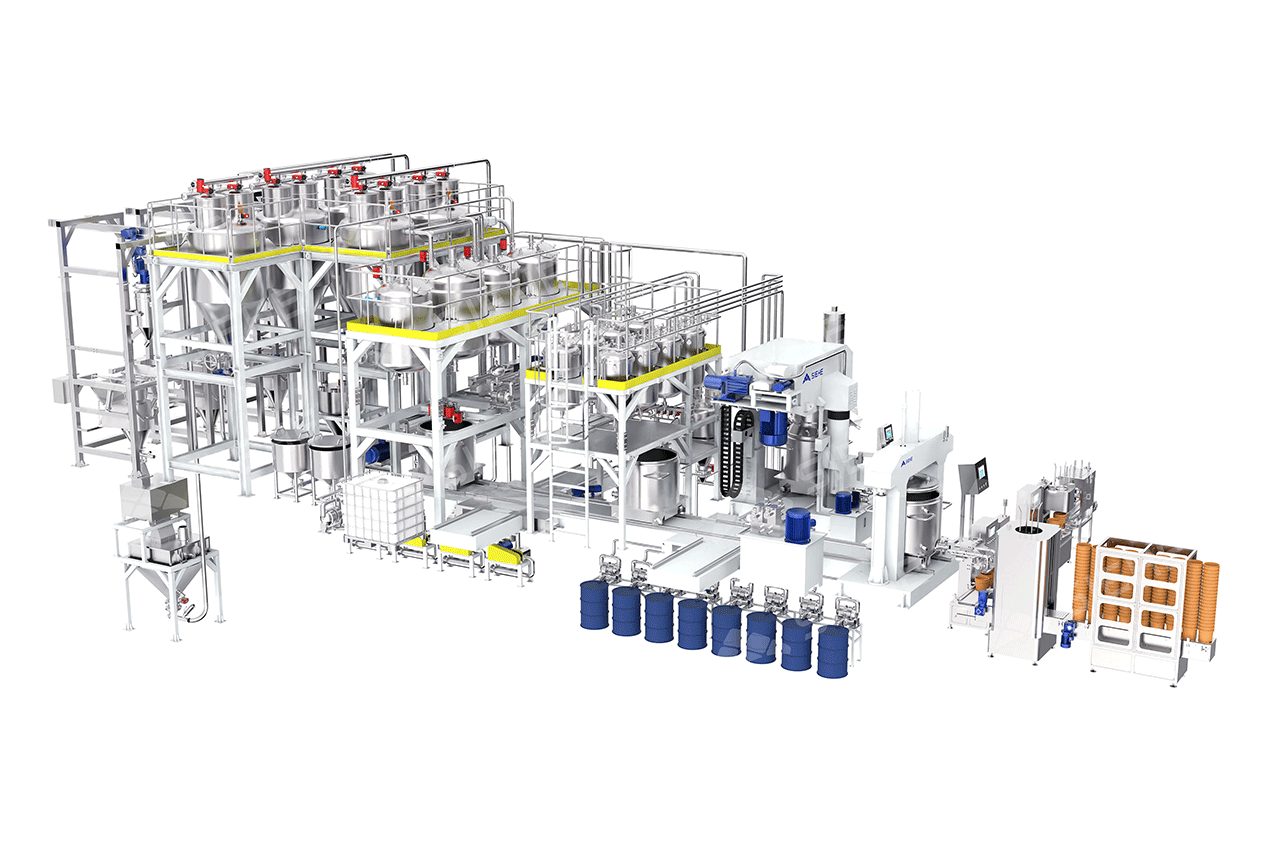

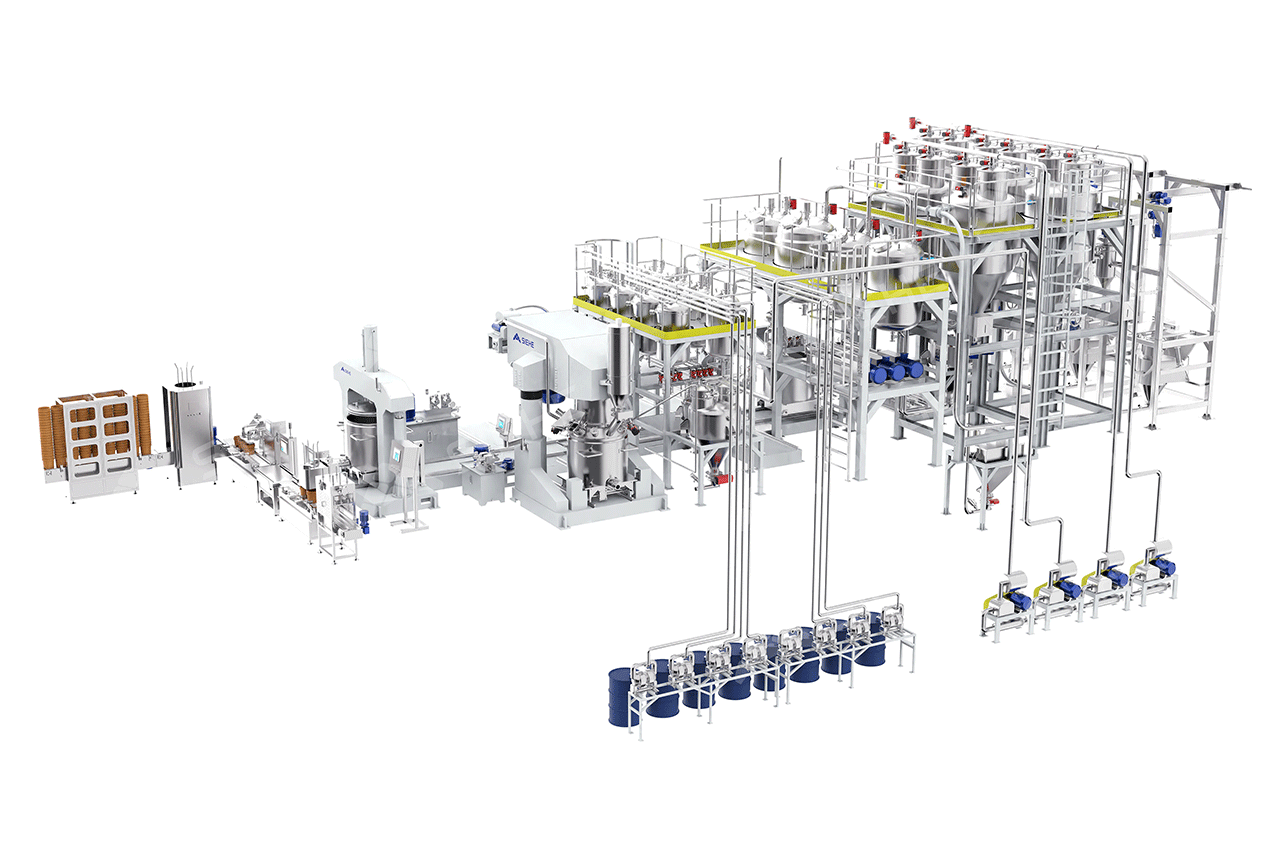

根據客戶物料特性和生產需求，我們?yōu)槠渚脑O(shè)計了膠粘劑成套生產線，該產線由粉體自動配料系統、液體自動配料系統、軌道系統、攪拌&擠出系統、成品灌裝系統、控制系統等組成。

1)粉體原料自動配料系統

針對5 種粉體原料，采用2套小袋噸袋一體式拆包站，按步驟拆袋卸料。光圈閥控制下料速度，有效防止粉塵外泄，物料通過真空方式輸送至對應儲罐。螺旋輸送機將粉料從2500L儲罐輸送至500L計量倉，變頻器控制精確加料，跟蹤補償可減少配料誤差。采用增量法配料，通過稱重傳感器輸出信號至PLC，實現5種物料的自動加料。計量倉出料口連接真空上料機，密閉勻速輸送物料至攪拌機，無塵投粉，帶稱重傳感器進行重量復核，確保精度。

2)液體原料自動配料系統

液體配料系統包含2種樹脂原料、1種低粘度液體大料和7種液體添加劑的儲存與配料。采用泵送與稱重模塊（增量法計量）的方式精確配料: 樹脂原料通過傾倒站及螺桿泵輸送至儲罐，再由螺桿泵經管路送至攪拌區稱重臺完成計量配料；低粘度液體大料通過氣動隔膜泵從200L原料桶或IBC桶輸送到1300L儲罐暫存，隨后經隔膜泵與阻尼器輸送至攪拌區稱重臺進行計量配料；液體添加劑通過氣動隔膜泵從200L原料桶輸送至300L儲罐，隨后下落至帶稱重模塊的50L計量倉內實現計量，該計量倉與攪拌機相連。

?

3）軌道系統

軌道系統用于連接攪拌機、擠出機以及稱臺，設有4個等待工位以調度5個移動拉缸，并配備2個轉臺用于拉缸轉移。其中一個等待工位帶梅特勒-托利多稱重模塊，用于液體原料的稱重計量，計量精度達3‰。

?

4)攪拌&擠出系統

自動配料完成后，拉缸經軌道輸送至攪拌工位。根據物料特性，攪拌系統選用雙行星分散攪拌機，麻花式攪拌槳葉拌精密鑄造，經CNC加工成型，適用高固含量、高粘度物料的攪拌；獨立的 PTFE 材質刮壁槳，靠物料反向作用力，緊貼桶壁運轉，確保無攪拌死角。根據工藝需求，搭配真空系統，真空度可達10mbar，滿足物料生產過程中嚴格的環境要求。拉缸設有液壓鎖定裝置與限位開關，定位精確，操作便捷，并極大減小攪拌過程中產生的振動，實用性高。

攪拌完成后，拉缸經軌道到達擠出工位，配合擠出機出料。擠出機采用三柱液壓油缸，壓力大且可調節，適用于高粘度物料，壓料無殘留。

5)成品灌裝系統

擠出機通過管道連接灌裝系統進行成品灌裝。空桶經人工碼放至動力移動軌道后，自動輸送至分桶區域完成分離。分桶完成后自動輸送至灌裝工位，并精確定位于雙灌裝頭下，灌裝區域配備梅特勒托利多稱重模塊，采用重量計量方式實現精準灌裝。灌裝結束后，桶體自動移至小樣添加工位，人工添加小樣，隨后進入復稱工位復核。復核合格的產品自動進入上蓋區域，自動上蓋壓蓋。灌裝與封蓋結束后，成品桶自動輸送至成品區暫存。

6)控制系統

獨立的立式電控柜帶西門子PLC+觸摸屏控制，實現對配料區、攪拌區、擠出灌裝區等多工藝單元的集中操作與所有關鍵參數的實時監控。各系統模塊均配備獨立控制屏，用于現場顯示和信號輸出，主控制屏集成于攪拌機工位，使用工業電腦集成控制，操作方便，智能化程度高。

?

?

結語

本套膠粘劑生產線，在設計與制造過程中深度融合了客戶的物料特性與嚴苛的工藝要求，集自動配料、高效攪拌及智能灌裝于一體。該產線的成功投運，不僅將為客戶在高端建材領域的戰略擴產提供核心裝備保障，大幅提升高質量產品的穩定供應能力與生產效率，更將顯著增強其在歐洲乃至全球市場的核心競爭力。
